手动反冲洗过滤器

手动反冲洗过滤器

详细信息

加工定制：是	结构形式：机械式	滗水量：10 m3/h
品牌：励进	型号：LJ-P	滗水深度：1200 mm
堰口长度：450 mm	电机功率：0.5 kw	适用范围：过滤循环水

手动反冲洗过滤器产品介绍：

P型反冲排污过滤器适用于供水系统，工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的机械杂质，使系统设备正常运行。

手动反冲洗过滤器结构与工作原理：

P型反冲排污过滤器主要由碳钢筒体，不锈钢锲形滤网，蝶阀及排污装备所组成。当过滤器工作时，蝶阀处于开启状态，水流由入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。整个冲洗过程系统可正常工作，无停机。

手动反冲洗过滤器技术参数：

1、处理效果

过滤精度：可根据用户需求选择

过滤效率：高

压力损失：≤0.015Mpa

2、进水水质

工作压力：≤1.6Mpa

工作温度：0℃～120℃

工作环境温度：-25℃～+50℃

相对湿度：﹤95%

3、运行参数

平均无故障工作时间：﹥60000小时

设计寿命：20年

其他：工作压力、过滤精度及规格尺寸可按用户要求制造，法兰连接尺寸按GB-9119.8-88

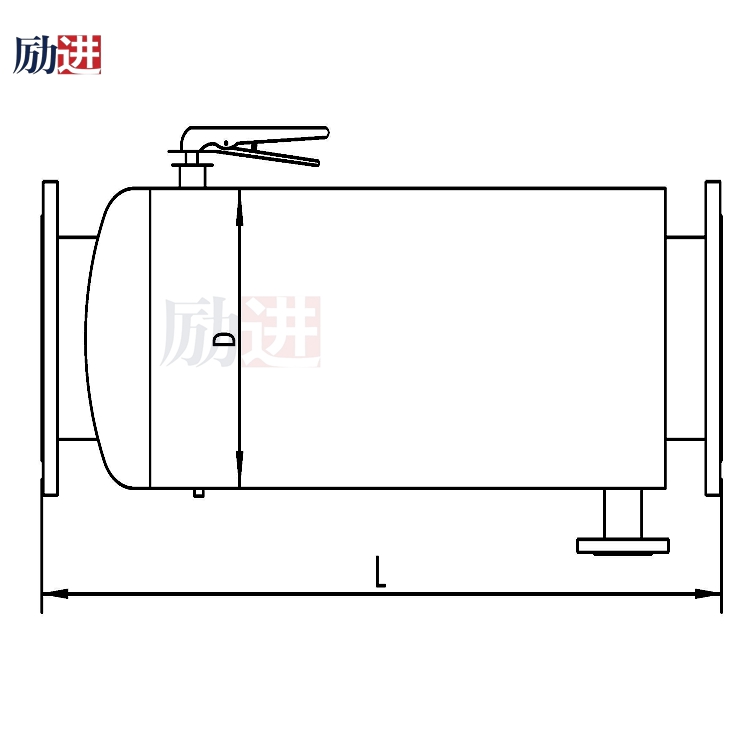

手动反冲洗过滤器选型参数表：

型号	流量（T/h）	进出口径		排污口径(mm)	D (mm)	L （mm）	重量（Kg）
型号	流量（T/h）	mm	in	排污口径(mm)	D (mm)	L （mm）	重量（Kg）
LJ-2P	19	50	2	25	159	500	13
LJ-2.5P	28	65	2.5	25	159	500	15
LJ-3P	50	80	3	25	219	550	18
LJ-4P	80	100	4	25	219	600	25
LJ-5P	125	125	5	25	219	650	39
LJ-6P	180	150	6	32	273	800	55
LJ-8P	320	200	8	40	325	900	85
LJ-10P	490	250	10	50	377	1000	120
LJ-12P	710	300	12	65	426	1100	150
LJ-14P	970	350	14	65	478	1200	220
LJ-16P	1260	400	16	65	530	1350	280
LJ-18P	1590	450	18	80	630	1500	350
LJ-20P	1970	500	20	100	720	1700	420
LJ-24P	2850	600	24	125	800	1900	580

以上数据仅供参考，以每次出货产品数据为准

手动反冲洗过滤器安装与使用：

P型反冲排污过滤器宜水平或垂直安装，当垂直安装时，水流方向应该是自上而下，安装时应注意外壳上箭头方向须与水流一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶阀，打开排污阀直至排出水质变清为止。关闭排污阀，开启蝶阀，即完成排污过程，设备进入正常运行状态。
